斜板(管)沉淀池

点击次数:更新时间:2018-04-12 14:04:25【打印】

一、设备概述
  斜板(管)沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池;也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板,使水中悬浮杂质在斜板或斜管中进行沉淀,水沿斜板或斜管上升流动,分离出的泥渣在重力作用下沿着斜板(管)向下滑至池底,再集中排出。这种池子可以提高沉淀效率50~60%,在同一面积上可提高处理能力3~5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器,使用时一般都要投加凝聚剂。斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出,可直接排放或回用。

二、设备特点
1、结构简单、无易损件、经久耐用、减少维修。
2、运行稳定、容易操作。
3、动力少、节约能源。
4、占地省、投资少、上马快、效率高。
5、停留时间短,沉淀效果高,处理效率高,曝气强度低,不需污泥回流。

三、使用范围
1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上,一般电镀废水经处理后均可达到排放标准。
2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。
3、印染、漂染等废水色度去除率70-90%,COD去除50-70%。
4、制革、食品等行业废水大量有机质的去除,COD去除率50-80%,杂质固体去除率90%以上。
5、化工废水的COD去除率60-70%,色度去除60-90%,悬浮物达排放标准。

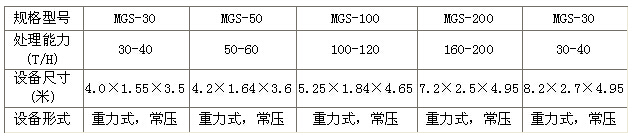

四、技术参数



五、结构简介
1.斜管、斜板材料:玻璃钢(FRP)聚氯乙烯(PVC)聚乙烯(PE)聚丙烯(PP)2.斜管断面一般为正六边形,斜板断面可为平行板,亦可为正弦波形板。3.斜管(板)顶部以上清水区高度为1.0—1.5m,底部以下配水区高度不小于1.0—1.5m。机械排泥时,配水区高度应大于1.6m,便于安装和检修。4.斜管(板)中水流的Re数小于500,Fr数为10-3—10-5,5.斜管设计流速为1.0—4.0mm/s,斜板为10-20mm/s。


六、安装使用
1.斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定,波形斜板用穿心螺杆固定。2.安装时倾斜方向不应使水流直冲斜管(板)。3.定期冲洗,合理管理,降低因生物膜疯长引起堵塞现象。4.斜管(板)平面不得承受集中负荷。5.不得在安装有斜管(板)区域内使用明火。

七、沉淀原理
  斜板、斜管统称为浅池沉淀池,是建立在浅池沉淀原理基础上的。设有一理想沉淀池,池窖V,表面积A,池长L,宽=B,高=H,处理水量Q,停留时间t,沉降速度U0。则V=Qt,H=Uot,Q=Uot/H=U0A由浅池沉淀原理可知:沉淀效率仅为沉淀池表面积的函数,而与水深无关。当沉淀池容积为定值时,池子越浅则A值越大,沉淀效率越高。所以,如果将沉淀池按高度分隔为n层,即分隔为n个高度为h=H/n的浅层沉降单元,在Q不变的条件下,颗粒的沉降深度由H减小到H/n,则沉淀池中可被完全除去的颗粒沉速范围由原来的u U0扩大到u U0/n,沉速u
